| Lugar de origen: | Porcelana |
|---|---|
| Nombre de la marca: | Sinolift |
| Certificación: | CE |
| Número de modelo: | En el caso de las empresas de seguros |
| Cantidad de orden mínima: | 1 juego |
| Precio: | Negociable |
| Detalles de empaquetado: | Paquete de la exportación de Sandard |
| Tiempo de entrega: | 30 dias |
| Condiciones de pago: | LC, D/P, T/T, Western Union |
| Capacidad de la fuente: | 1000 sistemas/boca |
| Nombre del producto: | Apilador eléctrico de doble brazo ajustable CDD20 | Garantía: | 1 año |
|---|---|---|---|
| Después del servicio: | servicio en línea, piezas libres del spart | Capacidad de carga: | ≥2 toneladas |
| Distancia interior mínima entre brazos: | 600 mm | Distancia interior máxima entre brazos: | 1600 mm |
| Altura mínima del brazo: | 270 milímetros | Altura máxima del brazo: | 1900 milímetros |
| Sistema de elevación: | Cilindros hidráulicos dobles | Radio de giro: | <1500 milímetros |
| Material de la rueda: | PU |
Descripción del producto:

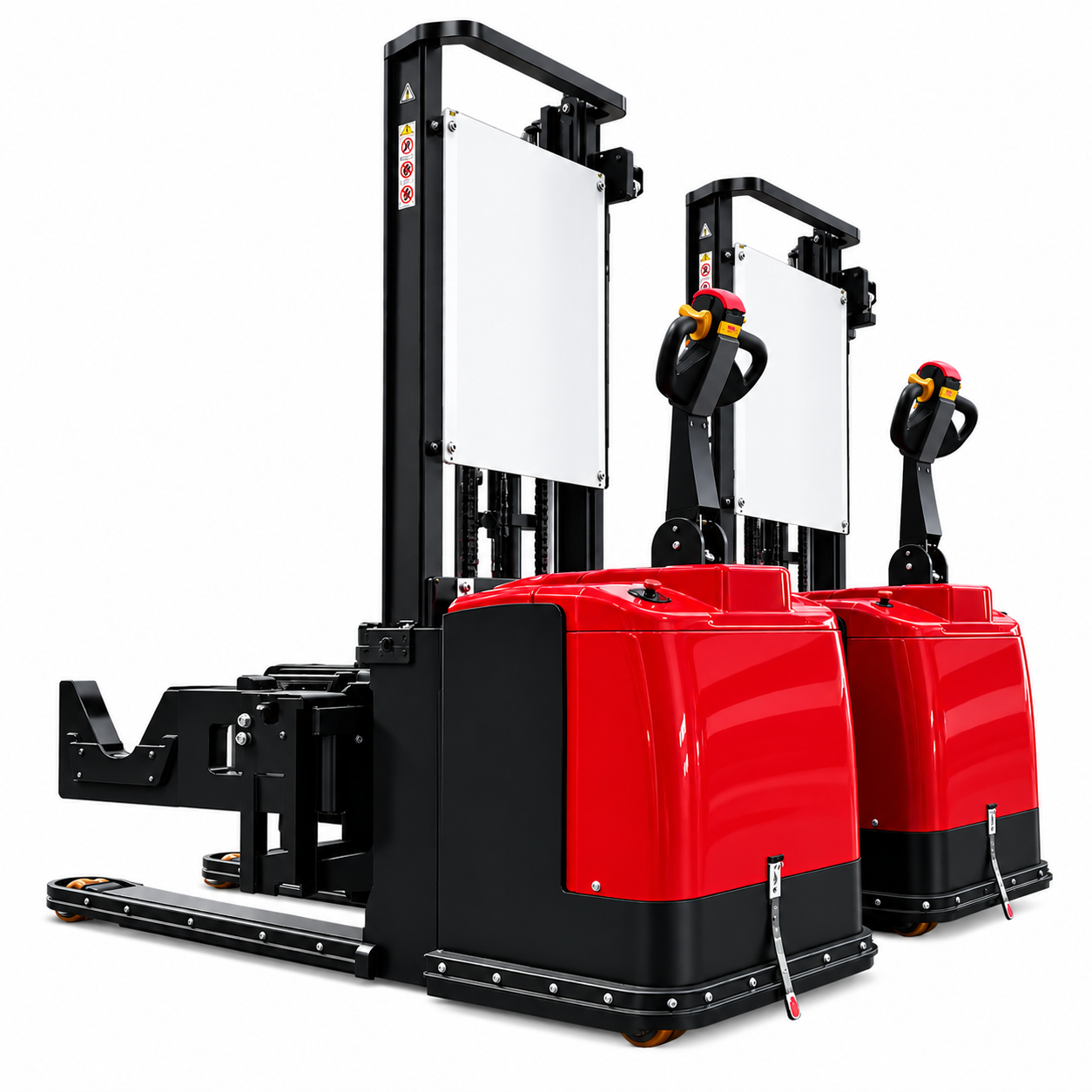

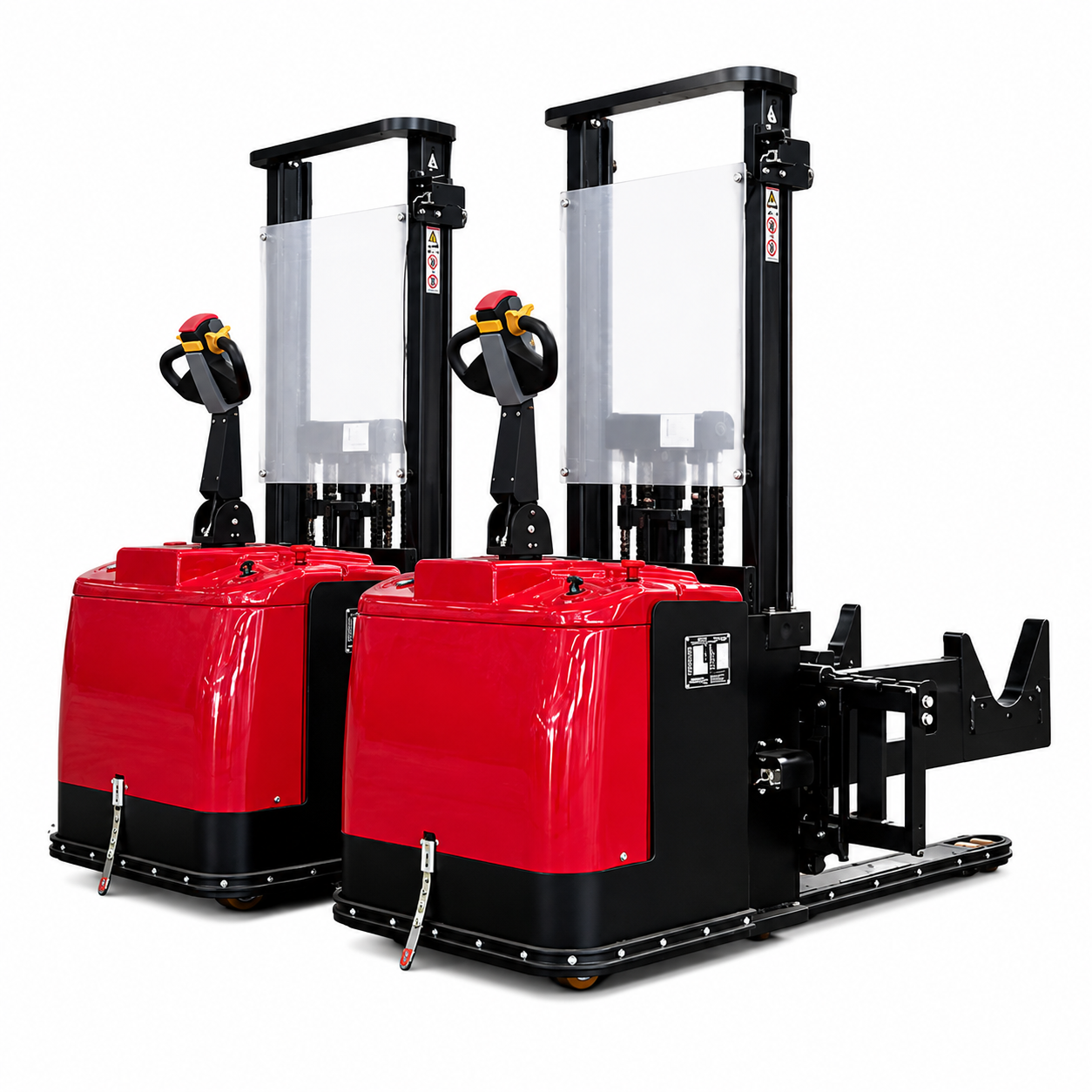

El apilador eléctrico de doble brazo ajustable CDD20 es una solución de manipulación de materiales personalizada diseñada para el transporte, elevación, posicionamiento y carga en línea de producción de rollos, bobinas y otros materiales cilíndricos grandes. Desarrollado para aplicaciones donde los apiladores convencionales pueden no proporcionar un soporte adecuado para cargas cilíndricas, el CDD20 integra desplazamiento eléctrico, elevación electrohidráulica, ajuste de brazo accionado de forma independiente y soportes de rodillo en forma de V en una máquina especializada.
La distancia interior entre los dos brazos de soporte se puede ajustar eléctricamente desde aproximadamente 600 a 1600 mm, lo que permite a la máquina adaptarse a diferentes dimensiones de rollo, posiciones de soporte y requisitos de carga. Cada brazo está accionado por un motor independiente para un posicionamiento flexible. La estructura de soporte en forma de V ayuda a ubicar las cargas cilíndricas de forma segura y reduce el riesgo de que los rollos se muevan o rueden lateralmente durante la manipulación.
Los brazos dobles pueden operar desde una altura mínima de aproximadamente 270 mm hasta una altura máxima de aproximadamente 1900 mm, lo que permite a la máquina realizar operaciones tanto de recogida a bajo nivel como de carga elevada en máquinas. Un mástil de canal C de alta resistencia de aproximadamente 1.9 m combinado con un sistema de elevación de doble cilindro proporciona una mayor estabilidad al levantar rollos grandes y pesados.
El CDD20 cuenta con desplazamiento eléctrico y un sistema de batería de litio, junto con múltiples características de seguridad que incluyen parada de emergencia, protección de límite mecánico, interruptores de límite de desplazamiento, protección de límite eléctrico, una rejilla de seguridad de malla metálica y un panel protector transparente de PC.
Como producto personalizable no estándar, el CDD20 se puede configurar según las dimensiones reales del rollo del cliente, los requisitos de carga, el equipo de producción, la altura de carga y las condiciones de operación específicas.
Características del producto:
La distancia interior entre los dos brazos de soporte se puede ajustar eléctricamente de aproximadamente 600 a 1600 mm. Este amplio rango de ajuste permite que el apilador se adapte a diferentes tamaños de rollo y posiciones de soporte, proporcionando una flexibilidad significativamente mayor que una solución de manipulación de brazos fijos.
Cada brazo de soporte está accionado por un motor independiente y se puede posicionar según el requisito de manipulación real. Este sistema de ajuste independiente proporciona una mayor flexibilidad al trabajar con diferentes dimensiones de rollo y diseños de línea de producción. Mantener los brazos correctamente posicionados y simétricos alrededor de la línea central de la máquina ayuda a mantener la estabilidad de la carga durante la manipulación.
Con una altura de brazo que varía de aproximadamente 270 mm a 1900 mm, el CDD20 puede manejar tanto la recogida de material a bajo nivel como la carga elevada en línea de producción. Por lo tanto, la recogida, el transporte, la elevación, el posicionamiento y la carga de máquinas se pueden completar con una unidad de manipulación especializada.

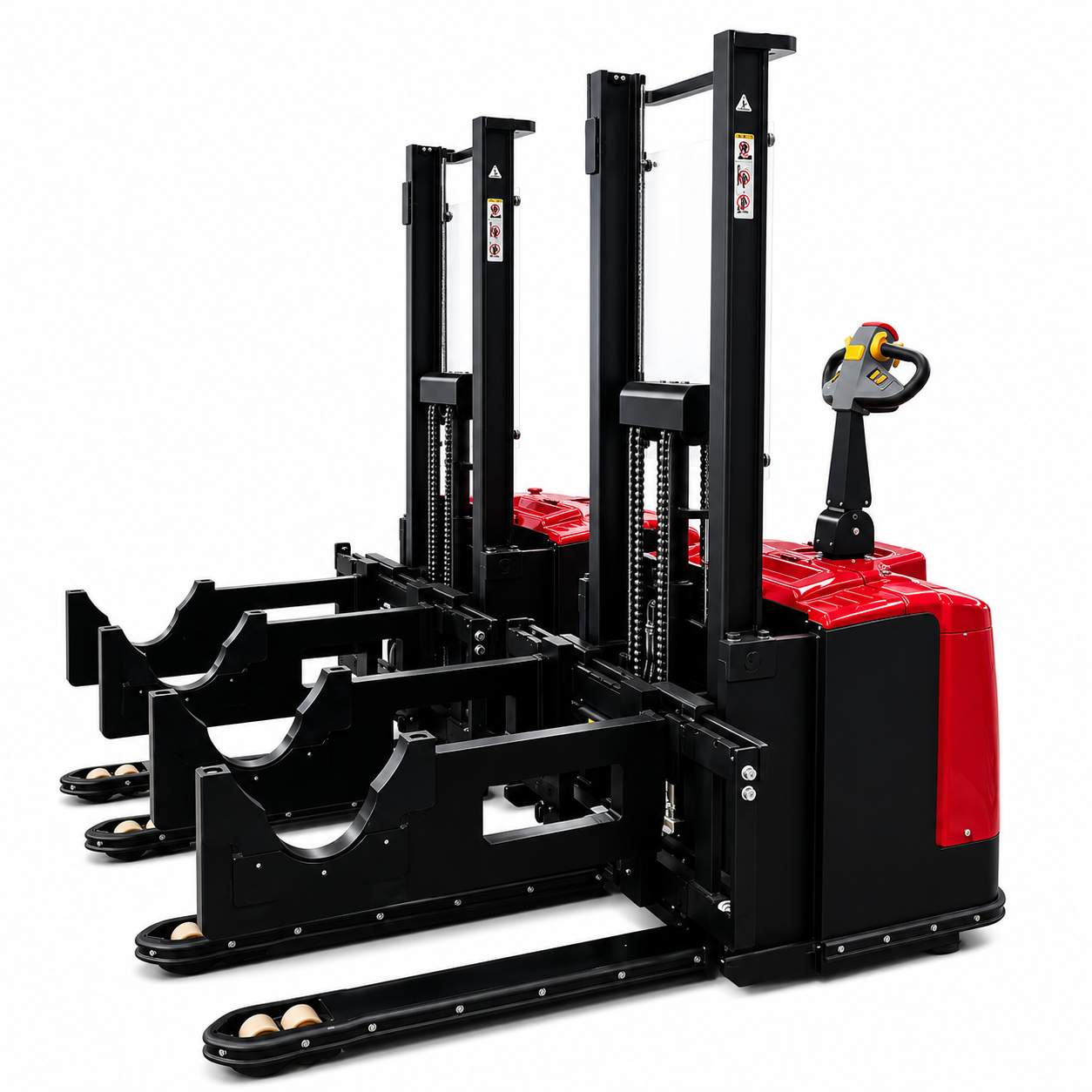

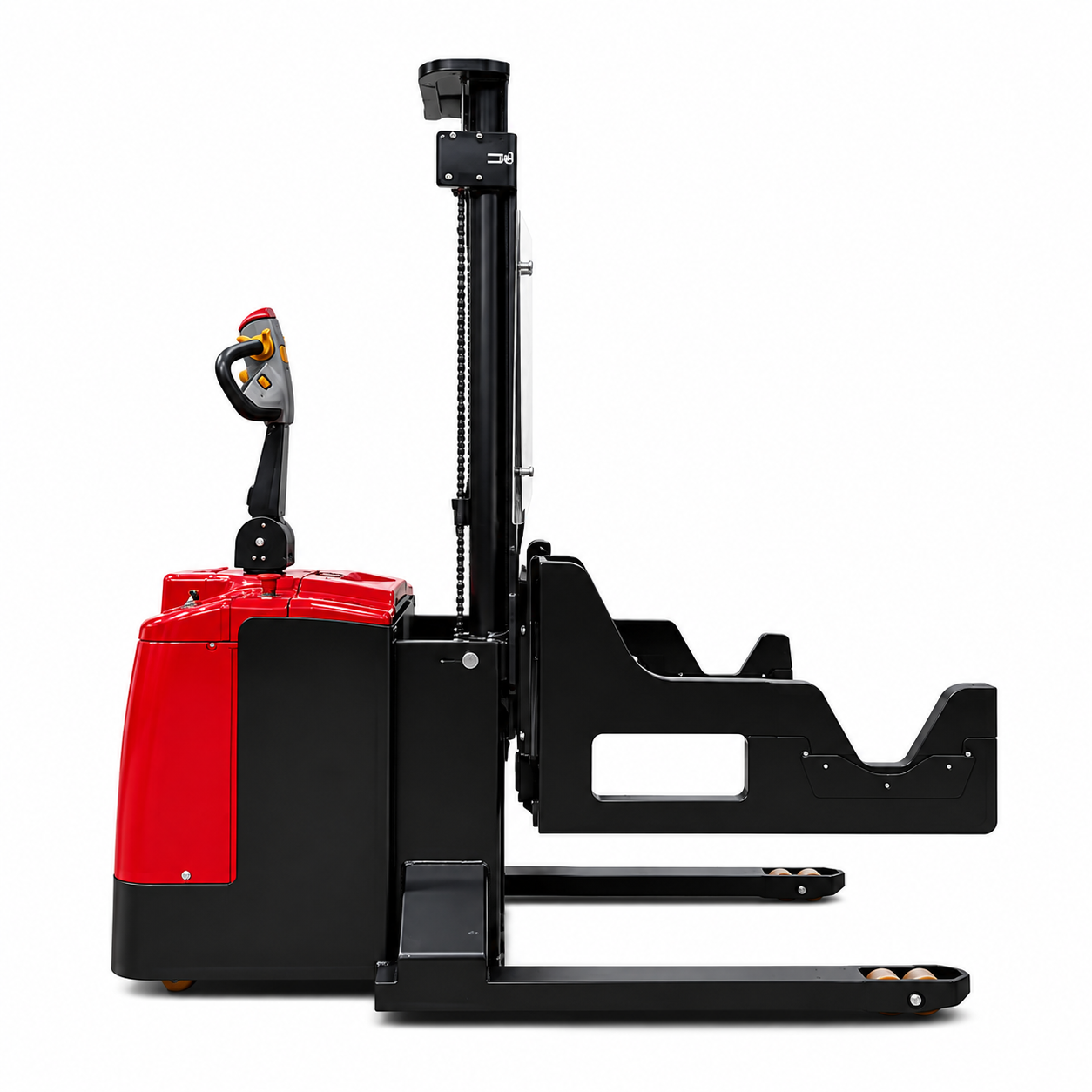

Los brazos de soporte presentan un diseño en forma de V especialmente adecuado para rollos y materiales cilíndricos. El área de soporte en forma de V ayuda a ubicar la carga y reduce la posibilidad de rodadura no deseada o movimiento lateral durante el transporte y la elevación.
La máquina utiliza un mástil de canal C de alta resistencia combinado con una estructura de elevación de doble cilindro. Esta configuración está diseñada para aplicaciones que involucran cargas concentradas y espaciado amplio de brazos, lo que ayuda a mejorar la estabilidad de elevación y la distribución de la carga al manipular rollos grandes.
Diseñado para un requisito de carga de 2 toneladas o más, el CDD20 proporciona una solución especializada para la manipulación de rollos grandes y pesados y otros materiales industriales cilíndricos.
El sistema de desplazamiento eléctrico proporciona control de velocidad continuo de 0-5 km/h, lo que permite al operador ajustar la velocidad de desplazamiento según las condiciones del pasillo, el estado de la carga y la posición de carga final. Esto proporciona un mayor control al transportar materiales cilíndricos pesados en las áreas de producción.
El CDD20 incorpora parada de emergencia, protección de límite mecánico, interruptores de límite de desplazamiento, protección de límite eléctrico, protección de malla de seguridad y un panel protector transparente de PC. La estructura general también está diseñada teniendo en cuenta la estabilidad bajo condiciones de elevación con carga completa.
Se utilizan rodillos guía no metálicos en el sistema de elevación para ayudar a reducir la generación de partículas de hierro causadas por la fricción de rodadura, lo que hace que la máquina sea adecuada para entornos industriales donde la limpieza de la producción es una consideración importante.
El CDD20 no se limita a una única configuración estándar. La máquina se puede personalizar según el diámetro del rollo, el ancho, el peso, la posición de soporte, la altura de carga requerida y la estructura del equipo de producción del cliente, proporcionando una solución de manipulación más específica para la aplicación.
Aplicaciones:
El CDD20 es adecuado para recoger, transportar, levantar y posicionar rollos en equipos de producción. Los brazos ajustables eléctricamente y el amplio rango de elevación permiten que la máquina se adapte a diferentes dimensiones de rollo y posiciones de carga en máquinas.
Se puede utilizar para transportar rollos de película plástica, rollos de película de embalaje y otros materiales de embalaje en rollo entre áreas de almacenamiento, líneas de producción y equipos de procesamiento. Los brazos en forma de V proporcionan un soporte estable para cargas cilíndricas durante el movimiento.
La máquina puede manipular rollos de papel y otros materiales grandes tipo bobina. Su ajuste eléctrico de brazos de 600-1600 mm permite adaptar las posiciones de soporte a diferentes dimensiones de rollo.
El CDD20 se puede utilizar para transportar rollos entre áreas de almacén y estaciones de producción. Al integrar desplazamiento eléctrico, ajuste de brazo y funciones de elevación en una sola máquina, puede reducir las transferencias de material innecesarias entre diferentes equipos de manipulación.
Con una altura máxima de brazo de aproximadamente 1900 mm, el CDD20 es adecuado para equipos de producción con posiciones de carga elevadas. Los rollos se pueden transportar, elevar y posicionar antes de entregarlos al punto de carga requerido.
Para materiales cilíndricos con dimensiones, pesos, posiciones de soporte o requisitos de carga especiales, el CDD20 se puede personalizar según la aplicación real, lo que permite que el equipo de manipulación se adapte mejor a los materiales y al proceso de producción del cliente.
| Artículo | Especificación |
| Nombre del Producto | Apilador Eléctrico de Doble Brazo Ajustable CDD20 |
| Capacidad de Carga | ≥2 t |
| Distancia Interior Mínima Entre Brazos | 600 mm |
| Distancia Interior Máxima Entre Brazos | 1600 mm |
| Ajuste del Ancho del Brazo | Ajuste eléctrico |
| Sistema de Accionamiento del Brazo | Control de motor independiente para brazos izquierdo y derecho |
| Altura Mínima del Brazo | 270 mm |
| Altura Máxima del Brazo | 1900 mm |
| Rango de Elevación Efectivo | Aprox. 1630 mm |
| Mástil | Mástil de canal C de alta resistencia de aprox. 1.9 m |
| Sistema de Elevación | Cilindros hidráulicos dobles |
| Ancho Total | Aprox. 1870 mm |
| Longitud Lateral Total (Dibujo) | Aprox. 1925 mm |
| Dimensión del Área de Trabajo Frontal | Aprox. 1424 mm |
| Radio de Giro | <1500 mm |
| Diámetro de Rollo de Referencia | Ø1100 mm |
| Diámetro del Centro del Rollo de Referencia | Ø183 mm |
| Material de la Rueda | PU |
| Velocidad de Desplazamiento | 0-5 km/h, control de velocidad continuo |
| Tipo de Batería | Batería de litio |
| Voltaje de la Batería | 24 V |
| Capacidad de la Batería | ≥200 Ah |
| Entrada del Cargador | 220 V |
| Corriente de Carga | ≥35 A |
| Tratamiento de Superficie | Acabado de pintura horneada |
| Rodillos Guía de Elevación | Material no metálico |
| Dispositivos de Seguridad | Parada de emergencia, límite mecánico, interruptor de límite de desplazamiento, límite eléctrico, protección de seguridad, etc. |
| Personalización | Disponibles configuraciones personalizadas |
